KMT-100
cnc
|
|
|
|
 制造 |
: KM TEC |
|
|
原产地
|
: 韩国 |
|
|
用量 |
: |
|
|
售价 |
: |
|
|
扣价 |
: |
|
|
|
 |
| |
|
|
| |
 |
|
| |

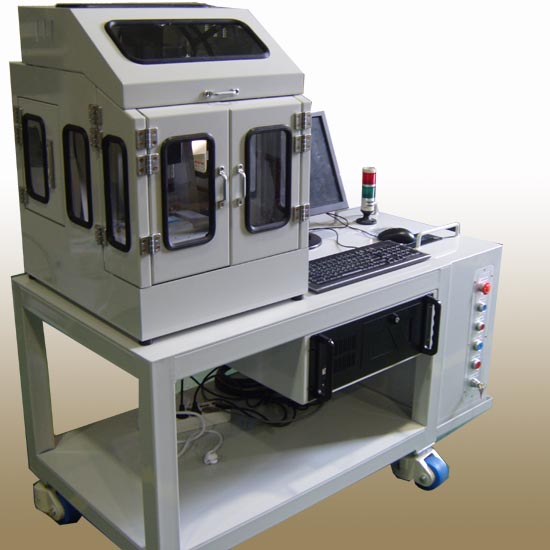

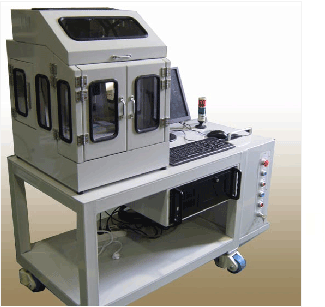

PC基础小型CNC 机床 KMT-100 |
|
| |
 |
|
| |
|
|
| |
1. 概要
1) 适合小型加工件的加工
2) 本产品应与CAM上生成的NC数据完全兼容。
3) 系统由NC机身、电源部位、计算机组成，电源部位 使用开关电源，应具有稳定性。
4) 控制器及接口应与相应机构的计算机100%兼容。
5) 应具有为进行程序验证的刀具路径可视功能。
2. 标准机械配置
1) 工作台尺寸：120×120
2) 最大负荷：15 Kg
3) 工作台上面装卸形状：M6螺栓
4) X 行程：100 mm
5) Y轴行程：100 mm
6) Z轴行程：100 mm
7) 主轴转速：20000 rpm
8) 主轴驱动方式：一体型 DC电动机、SK10夹头
9) 主轴轴承内径：Ø15
10) 切削进给速度：15 m/min
11) 快移速度(X、Y、Z)：3/3/3 m/min
3. NC UNIT配置
1) NC SYSTEM：PC-MACH2
2) NC 标准配置
3) 控制轴数：3轴以上
4) 同时控制轴数：3轴以上
5) 最小设定单位：0.05mm以下
6) 最小移动单位：0.05mm以下
7) 最大指令值：± 99999.999mm
8) 位置决定(G00)
9) 直线插补(G01)
10) 圆弧插补(G02/G03)：圆弧半径 R 指定 & I、J、K
指定
11) 进给指令单位：mm/min
12) FEED OVERIDE ：0 - 300%
13) 快速进给 OVERIDE：F 0% / 25% / 50% /
100%
14) 进给倍率：x1、x10、x100
15) 主轴速度指令：S5位数直接指令
16) 暂停(G04)
17) 主轴OVERIDE：50 - 120%为止
18) 自动返回参考点(G28)
19) 从参考点返回(G29)
20) 坐标系设定(G92)
21) 小数点输入
22) G-CODE & M-CODE：ISO 标准规格
23) 刀具长度补偿(G43、G44、G49)
24) 测定刀具补偿量时，直接输入
25) 显示运行时间
26) PROGRAM RESTART
27) SINGLE BLOCK
28) MACHINE LOCK
29) MESSAGE DISPLAY
4. 标准配件
1) 立铣刀 1 EA
5. 特别配件 (OPTION)
1) 电源投入用电器：1 SET
6. 传授技术教育
1) 教育场所
A. 编程教育：供货企业或供货企业指定场所
B. 装备操作方法教育：相应交货场所
2) 教育期
A. 编程、装备操作方法：1日
3) 教育人员：1人(协商后可调整人员数目)
4) 教育时期：协商决定
7. 安装及验收
1) 安装：应在交货期限内在相应机构制定的场所安装完毕。
2) 验收：交货后，应要求检查及验收，必须根据检查及验收程序进行验收。
3) 费用：试运行及验收所需的费用由供货企业承担。
8. 其他
1) 无偿保修期
A. 机械：装备验收之日起1年
B. 数控系统 (NC UNIT)：装备验收之日起1年
|
|
配 置 |
|
ITEM |
|
单 位 |
|
备 注 |
|
|
|
行程 |
|
Travel |
|
X、Y、Z (mm) |
|
100×100×100 |
|
|
|
工作台尺寸 |
|
Table |
|
X、Y (mm) |
|
120 × 120 |
|
|
|
主轴转速 |
|
Spindle Speed |
|
R.P.M |
|
0~30,000 |
|
|
|
主轴电动机 |
|
Spindle Power |
|
W |
|
500W |
|
|
|
指令最小值 |
|
Resolution |
|
mm |
|
0.001 |
|
|
|
重复精度 |
|
Repeatability Accuracy |
|
mm |
|
0.005 |
|
|
|
位置精度 |
|
Position Accuracy |
|
mm |
|
0.01 |
|
|
|
电源 |
|
Voltage |
|
V |
|
单相 220V 60Hz |
|
|
|
机械尺寸 |
|
Packed Size |
|
L× W× H |
|
500×600×710 |
|
|
|
进给装置 |
|
TM Screw |
|
mm |
|
Lead 4 |
|
|
|
重量 |
|
Weight |
|
Kg |
|
500 |
|
|
|
|
|
|
|
|
|
