KMT-700
cnc
|
|
|
|
 制造 |
: KM TEC |
|
|
原产地
|
: 韩国 |
|
|
用量 |
: |
|
|
售价 |
: |
|
|
扣价 |
: |
|
|
|
 |
| |
|
|
| |
 |
|
| |

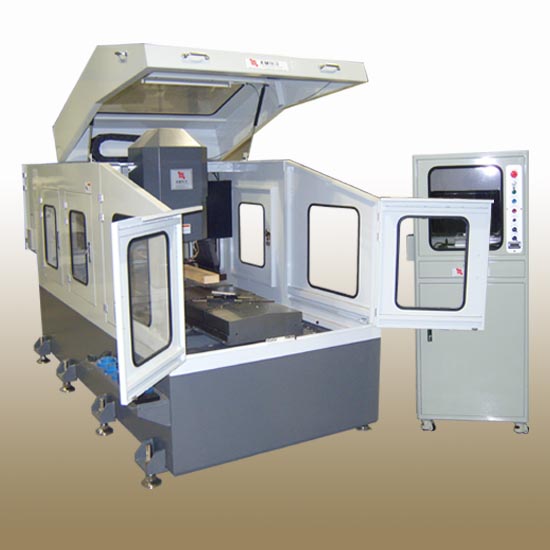

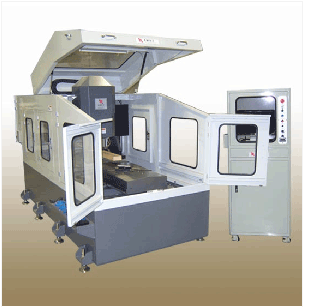

PC基础小型CNC铣床 KMT-700 |
|
| |
 |
|
| |
|
|
| |
1. 概要
1) 高速切削时，保持高精密度，运行卓越 适合小型加工件的精密加工，可强力切削。
2) 本产品与在CAM上生成的NC数据完全兼容。
3) 系统由NC机身、电源部位、计算机组成，电源部位 使用开关电源，非常稳定。
4) 控制器及接口与相应机构的计算机100%兼容。
5) 应具有为进行程序验证的刀具路径可视功能。
6) 与auto cad数据完全兼容。
7) 与jpg数据完全兼容。
2. 标准机械配置
1) 工作台尺寸：668×820mm
2) 最大负荷：2000 Kg
3) 工作台上面装卸形状：T - Slot
4) X轴行程：400 mm
5) Y轴行程：700 mm
6) Z轴行程：200 mm
7) 主轴转速：6,000 rpm (24000RPM)
8) 主轴驱动方式：BELT (电动机一体型)
9) 主轴轴承内径：Ø70
10) 切削进给速度：15 m/min
11) 快移速度(X、Y、Z)：3/3/3 m/min
12) 刀柄形式：BT30
13) 双头-螺栓形式：45˚
14) 主轴电动机：1000 W
15) 进给电动机 (X/Y轴)：650W
16) 进给电动机 (Z轴)：650W
17) 机械重量：2000 Kg
3. NC UNIT配置
1) NC SYSTEM：PC-MACH2-3
2) NC 标准配置
3) 控制轴数：3轴以上 (可为6轴)
4) 同时控制轴数：3轴以上
5) 最小设定单位：0.005mm以下
6) 最小移动单位：0.005mm以下
7) 最大指令值：± 99999.999mm
8) 位置决定(G00)
9) 直线插补(G01)
10) 圆弧插补(G02/G03)：圆弧半径 R 指定 & I、J、K
指定
11) 进给指令单位：mm/min
12) FEED OVERIDE：0 - 300%
13) 快速进给 OVERIDE：F 0% / 25% / 50% /
100%
14) 进给倍率：x1、x10、x100
15) 主轴速度指令：S5位数直接指令
16) 暂停(G04)
17) 主轴OVERIDE：50 - 120%为止
18) 自动返回参考点(G28)
19) 从参考点返回(G29)
20) 坐标系设定(G92)
21) 小数点输入
22) G-CODE & M-CODE：ISO 标准规格
23) 刀具长度补偿(G43、G44、G49)
24) 测定刀具补偿量时，直接输入
25) 显示运行时间/配件数
26) 17" COLOR LCD DISPLAY
27) PROGRAM RESTART
28) SINGLE BLOCK
29) MACHINE LOCK
30) CUSTOM MACRO B TYPE
31) MESSAGE DISPLAY
4. 标准配件
1) LEVELING BOLT & PLATE：1 SET
2) 切削油供应装置：1 SET
3) 工具及刀具箱：1 SET
4) 切削油罐：1 SET
5) 切削油装置：1 SET
6) 作业灯：1 SET
5. 特别配件 (OPTION)
1) 压缩机(0.5HP)：1 SET
2) 订购设备电源投入用电器工程：1 SET
6. 传授技术教育
1) 教育场所
A. 编程 教育：供货企业或供货企业指定场所
B. 装备操作方法 教育：相应交货场所
2) 教育期
A. 编程：1日
B. 装备操作方法：1日
3) 教育人员：2人(协商后可调整人员)
4) 教育时期：协商决定
5) 需要经费：教材及诸般教育费用由供货企业承担。
7. 安装及验收
1) 安装：应在交货期限内在相应机构制定的场所安装完毕。
2) 验收：交货后，应要求检查及验收，必须根据检查及验收程序进行验收。
3) 费用: 试运行及验收所需的费用由供货企业承担。
8. 其他
1) 无偿保修期
A. 机械：装备验收之日起1年
B. 数控系统 (NC UNIT)：装备验收之日起1年
2) 装备交货时，应附带以下材料。 手册、使用说明书、电路图 各1份
3) 交货期：签约之日起45天
|
|
配 置 |
|
ITEM |
|
单 位 |
|
备 注 |
|
|
|
行程 |
|
Travel |
|
X、Y、Z (mm) |
|
400× 700× 200 |
|
|
|
工作台尺寸 |
|
Table |
|
X、Y (mm) |
|
668× 820× 40 |
|
|
|
主轴转速 |
|
Spindle Speed |
|
R.P.M |
|
0~6000(24,000) |
|
|
|
主轴电动机 |
|
Spindle Power |
|
KW |
|
2.5KW |
|
|
|
指令最小值 |
|
Resolution |
|
mm |
|
0.001 |
|
|
|
重复精度 |
|
Repeatability Accuracy |
|
mm |
|
0.005 |
|
|
|
位置精度 |
|
Position Accuracy |
|
mm |
|
0.01 |
|
|
|
夹头 |
|
Collet BT30 |
|
mm |
|
BT30 |
|
|
|
电源 |
|
Voltage |
|
V |
|
单相 220V 60Hz |
|
|
|
机械尺寸 |
|
Packed Size |
|
L× W× H |
|
1500× 2900× 1800 |
|
|
|
进给装置 |
|
TM Screw |
|
mm |
|
Lead 10 |
|
|
|
重量 |
|
Weight |
|
Kg |
|
2000 |
|
|
|
|
|
|
|
|
|
