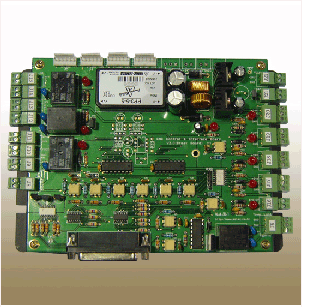

# CNC Control & Interface Board

(Break Board ) : 伺服驱动器专用

○ 专业(Professional)用户使用

○ Power完全分离

○ AC 伺服 电动机 接口板及外部驱动控制板

○ Limits Switch port

○ Power Enable, Break Power, Tower Lamp Power
○ INPUT : HOME X,Y,Z,A , E-Stop, Interrupt Photo TTL Input->Mach RPM display

○ Line Driver ( X,Y,Z,A axis)
○ External Output Device 连接(Coolant, Spindle, Power enable )

○ External I/O Port (Relay 接口)
○ PC power line & signal to isolation

○ DC +24V Power Input

○ Output Voltage : DC +24V, +12V, +5V

○ Size : 160 x 130 mm

○ 프打印机连接线(公转公) : Option

○ 内装Mach2/3 Setting方法说明书

# 伺服电动机 与驱动器兼容

○ HIGEN电动机(前LG伺服) 麦特斯、三菱、安川等

# 包括CNC Control Mach3 Software
